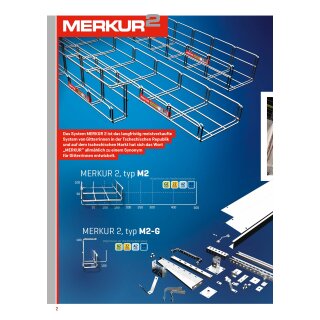

Die Kabelrinnen MERKUR 2 Typ M2 sind für Installationen von Kabeltrassen unterschiedlichsten Typs bestimmt. Die Höhe des Seitenteils der Rinnen von 50 mm sind für Kabeltrassen mit geringeren Ansprüchen an den Nutzquerschnitt geeignet.
Die Kabelrinnen M2 ermöglichen die effektive Installation der Wandkabeltrassen, der durch den Raum geführten Kabeltrassen und weitere Typen der Untersicht- und Fußboden-Installationen sowie Steigtrassen u. Ä. Die einzelnen Typen der Installationen sind in diesem Katalog jeweils bei jenen Elementen des Systems angeführt, die mit dem jeweiligen Installationstyp zusammenhängen (Träger/Ausleger, Halter, Vertikalstützen etc.)Die Kabelrinnen M2 wurden auf ihre Brandbeständigkeit getestet und können für die Realisierung brandbeständiger Trassen verwendet werden. Mehr zum Thema brandbeständiger Trassen finden Sie in unserer spezialisierten Publikationen „Brandbeständige Trassen“, die auf unserer Website zum Herunterladen verfügbar oder in gedruckter Version bei unseren kaufmännisch-technischen Managern erhältlich sind.
Einfache und schnelle Montage
Niedriges Gewicht der Gitterrinne MERKUR 2 einschließlich der optimalen Herstellungslänge, große Variabilität und Flexibilität des Gitterrinnensystems MERKUR 2, einfache und verfügbare Ausführung der Formelemente der Trasse nach Bedarf und direkt am Montageort. Das sind die Hauptcharakteristiken des Systems MERKUR 2, dank derer seine Montage höchst effektiv ist. Mit dem System MERKUR 2 finden Sie eine Lösung auch für Kabeltrassen von komplizierter Form – bei minimalen Kosten für Formteile und unter ausschließlicher Nutzung gängiger Werkzeuge.
Hohe Tragfähigkeit
Durch die patentierte Technik der doppelten Querversteifung und die optimierte Verteilung der Tragdrähte besitzen MERKUR-2-Gitterrinnen eine hohe Tragfähigkeit. Dank ihrer Festigkeit und Beständigkeit sind sie in einem breiten Spektrum von Installationen verwendbar.
Einfache Logistik
Gitterrinnen MERKUR 2 benötigen keine Formteile wie Standard- Kabelrinnen. Bögen, T-Stücke, Kreuzungen, Reduzierstücke, vertikale Bögen und andere Teile dieser Art sind nicht erforderlich. Diese Teile werden direkt am Montageort aus normalen Rinnen durch Formgebung gemäß den Anforderungen unter Nutzung einfacher und durchdachter Verbindungsstücke hergestellt. Dank dessen können Sie auch unerwartete Situationen direkt vor Ort meistern. Aus den Rinnen selbst stellen Sie jedes beliebige benötigte Formteil her und passen die Trasse je nach der aktuellen Situation an.
Einfaches Abzweigen von Kabeln
Einfachheit ist eine der Grundeigenschaften der MERKUR-2-Gitterrinnen . Aus der Rinne lassen sich an jeder Stelle, und zwar ganz ohne Spezialwerkzeuge und Kabeldurchführungen, Kabelstränge abzweigen. Eine solche Montage ist nicht nur deutlich kostengünstiger, sondern auch logistisch einfacher.
Minimale Wartungsansprüche
Die offene Konstruktion der Rinne MERKUR 2 eliminiert die Ansammlung von Staub und das Wachstum von Mikroben, wodurch die Anforderungen an die regelmäßige Wartung der Kabeltrasse minimiert werden. Aus diesem Grund ist diese Art von Rinnen unter anderem in der Lebensmittelindustrie sehr beliebt.
Hohe Strombelastbarkeit
Dank der offenen Konstruktion der Gitterrinnen des Typs MERKUR 2 ist ein ausgezeichneter Luftstrom zur installierten Verkabelung gewährleistet, was eine deutlich bessere Kühlung der Kabel als bei geschlossenen Kabelrinnen mit sich bringt. Dies erlaubt dann eine höhere Strombelastung der Kabel.
Schonend nicht nur für die Kabel
Die durchweg abgerundete Ausführung der Rinnenränder eliminiert das Risiko einer Kabelbeschädigung während der Montage und trägt zugleich zu Komfort und Sicherheit im Rahmen aller Montagephasen der Kabeltrasse bei.
Lösung für jede Situation
Im Rahmen des Systems MERKUR 2 ist eine Lösung für alle Standardmontagesituationen (Wandmontage, räumliche Trassenführung, Steigleitungsmontage usw.) vorgesehen. Außerdem ist das System äußerst flexibel bei Sondermontagearten wie beispielsweise Lichtleitungen, Kombinationen verschiedener Medien gemeinsam mit Starkstrom- und Schwachstromtrassen und anderen.
Formgebung ist ein Kinderspiel
Die Formgebung von Gitterrinnen MERKUR 2 ist denkbar einfach. Um eine praktisch beliebige Form eines Teils der Trasse herzustellen (Gitterrinnen bieten unübertroffene Freiheit bei möglichen Formen und Ausführungen), werden nur Verbinder SZM 4 und Formband TPM benötigt (bei Bedarf kann der Verbinder SZM 4 auch durch Formband TPM ersetzt werden). Von den weniger gebräuchlichen Werkzeugen wird nur ein Bolzenschneider benötigt (im Rahmen des Systems wird ein Bolzenschneider MERKUR in Seitenschneiderausführung geliefert, der zum Trennen von Rinnendrähten direkt am Schweißpunkt der Drahtkreuzung geeignet ist). Es steht auch ein übersichtliches Handbuch zur Verfügung, das die Gestaltung der grundlegenden Formteile abdeckt. Für jede Größe der Gitterrinne ist im Handbuch die Ausführung eines rechtwinkligen Bogens, eines abgestuften Bogens (rechtwinkliger Bogen mit einem größeren Radius) und von T-Verbindungen vorbereitet. Des Weiteren beschreibt das Handbuch die Gestaltung von Trassenkreuzungen und -anschlüssen und die räumliche Umgehung von Hindernissen. Das Handbuch klärt somit alle Standardsituationen, aber wie bereits erwähnt, sind der Fantasie keine Grenzen gesetzt und es ist möglich, aus gewöhnlichen MERKUR-2-Gitterrinnen praktisch jede Form zu erschaffen.
